Kluznicové pažení SBH 750-790
Kluznicové systémy jsou používány především tam, kde jsou specifické podmínky a kde je nemožné využít systém boxů. Jde především o stavby, kde:
- se vyskytují tekuté písky
- je potřeba dosáhnout vysoké podchozí výšky pod rozpěrami
- je třeba dosáhnout značné pracovní šířky
- je nutné vybudovat šachty a menší pracovní jámy

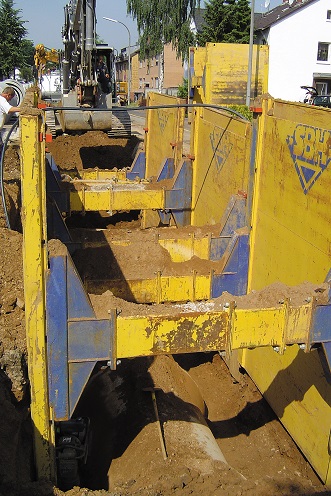

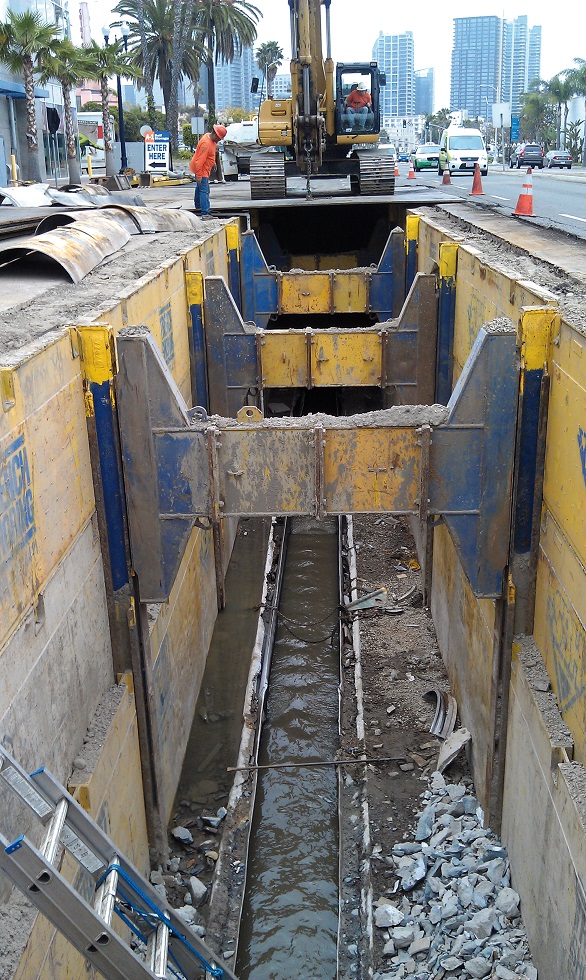

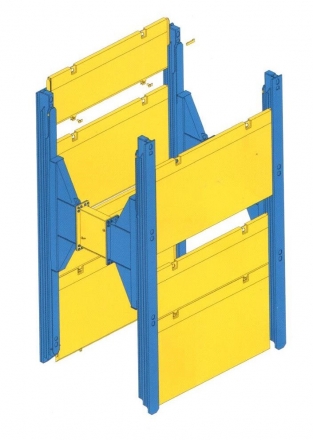

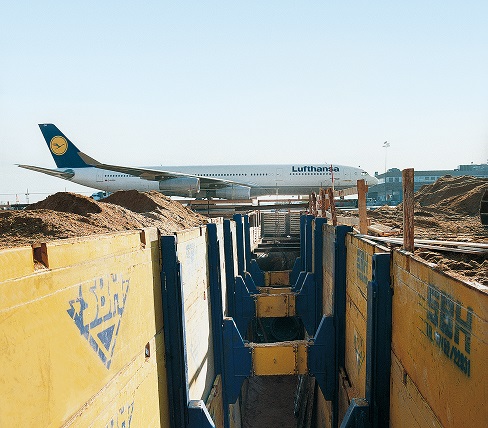

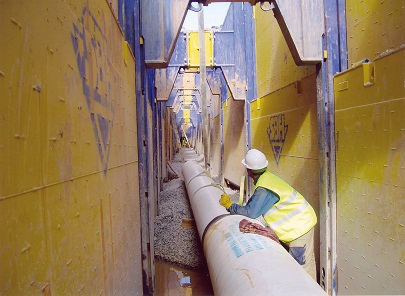

SBH 790 je pažení s jednoduchými kluznicemi o délkách 3 a 3,5m, SBH 750 má dvojité kluznice až do délky 7,5 m.

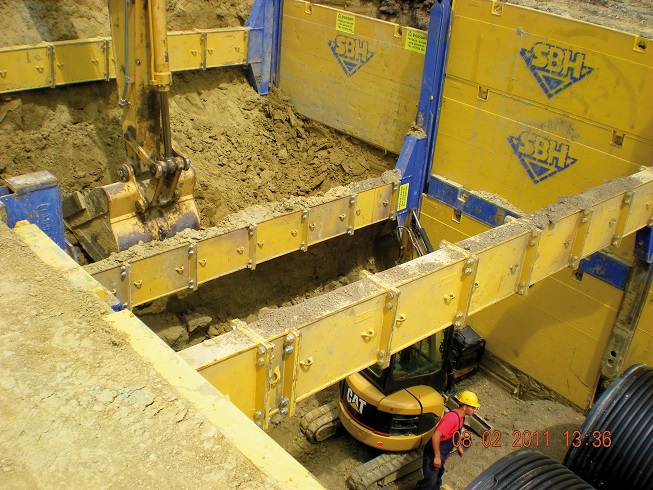

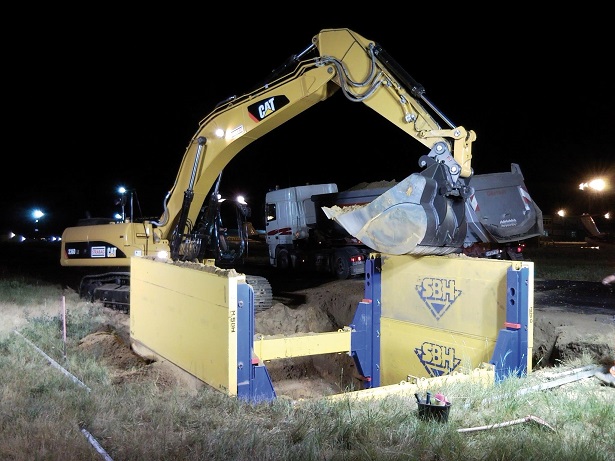

U tohoto systému lze dosáhnout maximální pracovní šířky až 8.24 m a maximální podchozí výšky 5.11 m. S využitím rohových kluznic lze navíc zapažit nejen kvadraticky uspořádané stavební jámy (šachty), ale také podle staveniště adekvátně situované jámy. Častými oblastmi využití jsou obzvláště zhotovení startovních a cílových jam pro protlaky, velké základy, ukládání nádrží (přečerpávací stanice) atd..
| Max. doporučená hloubka výkopu: | 7,5 m |
| Pracovní šířka: | 1,24 - 8,24 m |
| Délka desek: | 2 - 6 m |
| Výška desek: | 1,4 a 2,4 m |
| Hmotnost desek: | 355 - 2210 kg |
| Hmotnost kluznic: | 540 - 2000 kg |
Videoukázka instalace kluznicového pažení ZDE.
Hodnocení: 10/10
Autor: Testa Jesenice
1) Od jaké hloubky výkopu je nutné používat pažení?
Z legislativních požadavků vyplývá, že pažení musí být provedeno u výkopů, kdy hloubka je větší než 1,3 m v zastavěném území a při hloubce výkopu vetší než 1,5 m v nezastavěném území.
2) Jaké je vhodné pažení v městské zástavbě?
V městské zástavě můžete použít klasické ocelové boxy pažení, kdy daný typ pažení se odvíjí od hloubky výkopu. V místech, kde můžete narazit na příčné vedení, se používá komorové pažení. V návaznosti na použití různých typů pažnic lze tento systém používat až do maximální hloubky cca 6 m. Při hloubce do 3 m lze použít lehčí, hliníkové komorové pažení.
3) Lze zapažit i stavební jámy například na přečerpávací stanice?
Ano, při stavbě přečerpávací stanice lze použít typ kluzného pažení s rohovými kluznicemi jako šachtu. Lze zapažit stavební jámu jak např. o velikosti 2,5 x 2,5 m a hloubce 3,5 m, tak i 10 x 6 m a hloubce 8 m.
4) Jaké faktory nejvíce ovlivňují zemní tlak?
Zemní tlak se zvyšuje se vzrůstající hloubkou výkopu. Dále zemní tlak ovlivňuje také např. postranní zvlnění terénu, zátěž ze základů blízkých okolních staveb, zátěž dopravou na stavbě nebo okolní kolejovou dopravou, hladina spodní vody atd.
